Burg MASSIV Dachhaken

Burg MASSIV Dachhaken
Für Preisinformationen bitte .
  • BSBM-K02
  Innovatives Befestigungssystem für Kollektoren In der Höhe, in der Dachlattenstärke... mehr

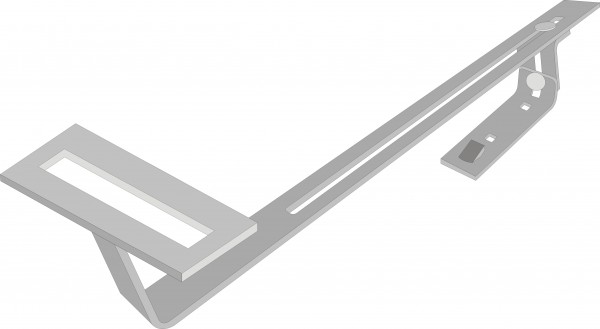

Produktinformationen "Burg MASSIV Dachhaken"



Innovatives Befestigungssystem für Kollektoren
In der Höhe, in der Dachlattenstärke und seitlich verstellbar.
Inklusive Schrauben, passend für jedes Dach.

Das Befestigungssystem für Kollektoren erspart Ihnen erhebliche Montagezeit, er wird wie ein Leiterhaken montiert. Sie brauchen es nur in die Verlattung einhängen. Durch den Widerhaken kann das Befestigungssystem nicht nach oben entweichen. Die senkrechten U-Profile des Röhrenkollektors werden auf das querliegende Flacheisen des Dachhakens verschraubt. Dazu wird die beiliegende Schraube M 8 x 50 mit den beiden Unterlegscheiben durch eines der jeweils zwei vorhandenen Langlöcher im U-Profil sowie durch den Schlitz im Flacheisen geschraubt. Je U-Profil sind zwei Dachhaken notwendig.

Somit sind z.B. bei einem 23er Kollektor, der drei senkrechte U-Profile hat, nur 6 Verschraubungen nötig. Alternativ kann unser Dachhaken auch direkt auf den Sparren geschraubt, indem die beiden angeschraubten Winkel nach oben gedreht werden. Die dafür benötigten Schrauben werden durch die quadratischen Öffnungen direkt in den Sparren geschraubt, sie sind nicht im Lieferumfang enthalten. Beim Flachkollektor schrauben Sie eine Hammerkopfschraube auf das Flacheisen. Die Hammerkopfschraube befestigen Sie direkt auf das Profil des Flachkollektors.

Hergestellt ist das Befestigungssystem aus 5 mm verzinktem Stahl. Auf dem Flacheisen ist ein ca. 16 cm breiter Schlitz, mit dem Sie den Kollektor seitlich verstellen und ausrichten können. Ein ca. 36 cm langer Schlitz auf dem ca. 50 cm langem Mittelteil macht den Haken in der Höhe verstellbar. Die beiden oberen Winkel sind variabel und lassen sich an die unterschiedlichen Dachlattenstärken anpassen.

Daten:
Hakenlänge: ca. 50 cm, Schlitz ca. 36 cm
Flacheisen: ca. 18 x 4 cm, Schlitz ca. 16 cm
Hakenbreite: ca. 3 cm
Material: 5 mm Stahl, verzinkt

Für alle Dächer, für jede Pfanne.
Schrägdachmontage.

Sie benötigen für (Röhrenkollektor):
9er (9 Röhren) : 4 Stück
16er (16 Röhren) : 4 Stück
20er (20 Röhren) : 6 Stück
23er (23 Röhren) : 6 Stück
30er (30 Röhren) : 8 Stück

Sie benötigen für (Flachkollektor):
Pro Flachkollektor Premium One: 4 Stück
